产品说明

工频耐压试验台、操作箱必须可靠接地

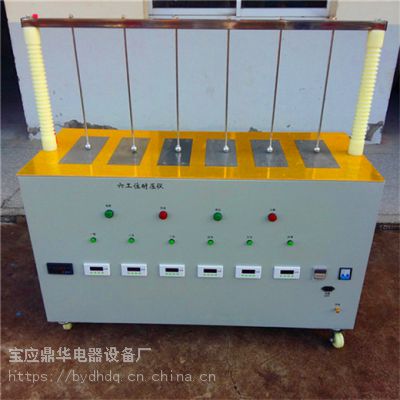

一、DH8805产品简介
智能型绝缘靴（手套）耐压试验装置是我公司根据国家电力公司发布的《电力安全工器具预防性试验规程》要求，并遵从广大用户反馈意见，不断改进而设计生产的设计生产的绝缘耐压成套设备。该产品采用全自动升（降）压，自动读出被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，***解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别试品泄漏电流，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘耐压专用设备。

二、工作原理
接入0~220V电源，根据电磁感应原理，使变压器产生0~100KV工频高压，使试品获得规定的试验电压。根据被试品试验规程，读取、记录测试参数。

三、主要技术参数
1、输入电压：~220V 50Hz
2、输出电压：0-100kV
3、容 量：3kVA
4、测量数据：可显示打印被试品电压值；泄漏电流值
5、过流保护；过压保护；自定义时间、电压、泄漏电流值
6、液晶显示，全中文菜单操作，带打印
7、测量准确度：电压±2%（±3个字）电流±2%（±3个字）

四、使用方法、
1.升压变压器上的接地端与地网相连，操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
2.检查总电源是否与输入电源一致（~ 220V 50Hz），连接好电缆线。
3.操作箱面板操作指南；
复位”键：相当于退出和返回上一级菜单的作用。在试验过程中可随时按“复位”键终止操作。
“移位”键：移动光标；可用来选择耐压试验电压、试验时间、泄漏电流。
“上下”键：可用来选择耐压试验电压值、试验时间值、泄漏电流值。
“确认”键：按键选择下一部操作，试验过程结束后，按“确认”键可以打印试验数据。
7.在试验过程中，如果泄漏电流大于规定值、或试验品被击穿，操作箱保护动作，自动切断电源，自动回零，然后再重复上述操作方法。
8. 整个试验过程结束后，操作箱会自动回零，按“确认”键可以打印试验数据。

五、注意事项
1.该装置在试验过程中，操作人员应安全距离操作（空气中每米小于20KV），变压器、操作箱必须可靠接地，接地电阻应小于0. 1Ω。
2.使用前应测试变压器绝缘电阻，其输入对地绝缘电阻值应大于2M?，输出对地绝缘电阻值应大于10M?。
3.使用前应检查各电气元件触点是否松动，接触是否良好,各保护系统是否能正常工作，
4.工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。
7.必须由专业人员操作，并严格遵守操作程序。

六、运输及保护
1.本装置运输时，应外套塑料袋防潮。
2.搬运过程中，应防止硬冲击。
3.本装置在相对湿度不大于80%、无腐蚀性物质、干燥通风的场所保存。

七、装置配套
1. 耐压试验装置 1套
2.使用说明书 1份
3.合格证 1份
4.测试线 1根

5.电源线 1根
