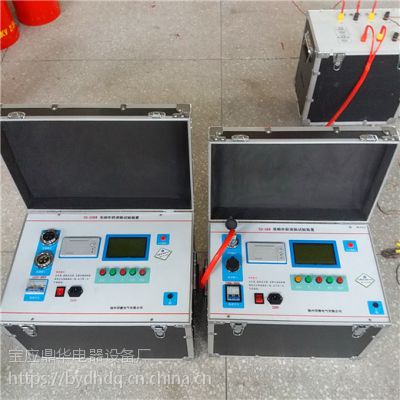

DH8802变频串联谐振试验装置
一、应用范围

变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

适用于大型发电机组、电力变压器工频耐压

适用于电力变压器的感应耐压试验

二、主要性能指标及特点

2．1主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz； 不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2．2主要特点

2．2．1体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用***的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，***了试验结果的可靠性和真实性。

整套装置的组成：变频电源，励磁变压器，电抗器，电容器，分压器等组成

调频串并联谐振成套试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

调频串并联谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。
我公司在调频串并联谐振高压试验方面，自行开发的调频、调压软件技术，***于国内高压试验行业，利用这一技术采用16位精细调频、10KHz载波频率、SPWM和进口原装IPM整体模块设计，制造的调频串并联谐振高压试验装置，完全符合国家有关高压试验的规程。
工作原理
电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。
通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
技术参数
1、环境温度：-10～45℃
2、工作湿度：≤90％
3、海拔：≤2000M
4、电源输入：220V±l0％单相 输出0～220V(≤10KW)
380V±l0％三相，50Hz 输出0～400V
5、额定试验容量：0～8000KVA
6、谐振电压：0～1000KV
7、频率调节范围：0.1～300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05％
11、输出波形：正弦波
12、波形畸变率：≤0.5％
13、噪声：60dB
14、电抗器Q值：30～200
产品特点
1、大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。
2、能灵活整定试验电压、调频范围、加压时间。
3、试验结果能计算出被试品电容值并可打印。
4、体积小、重量轻、操作方便。
5、分辨***、频率分辨率为0.01Hz，电压分辨率为0.01V。
6、***性高，系统具有过电压、过电流及放电保护功能，确保人身及设备安全。
7、可升级操作软件。
成套试验装置的构成
调频电源——既可改变其输出频率，又可改变其输出电压。
励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。
电抗器——与被试品串联，构成LC串联谐振电路。
电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。
补偿电容——补偿小电容量被试品调整被试品频率。
